HTC6511/6513
还在决定吗？先拿样品，联系我们！
所属分类：
关键词：
智能自动化产线
高精度数控车削设备
- 产品描述
-
数控镗铣床
数控镗铣床主要性能特点：
-

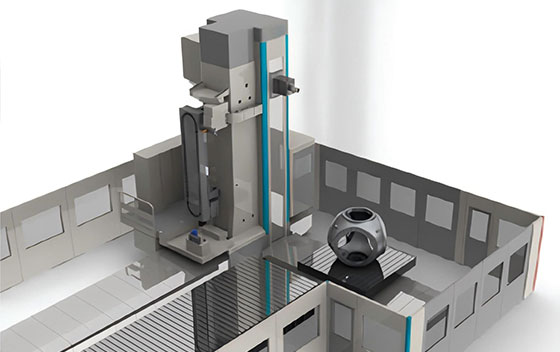

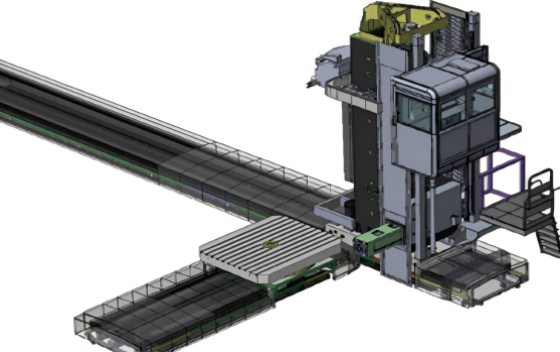

HTC系列产品为公司自主开发的重型卧式镗铣加工中心产品。为T型动柱式、中置主轴箱结构；床身为整体T字型式。工作台沿前床身横向移动X轴，立柱固定在滑座上，滑座沿后床身导轨纵向移动Z轴，主轴箱沿立柱导轨垂直方向移动Y轴，镗轴轴向移动W轴。
-
机床总体结构设计采用FEM有限元分析，进行合理布筋，从而保证其具有较高的刚性和稳定性；
-
全部基础大件均采用优质灰铸铁，树脂砂铸造工艺铸造，两次时效处理。
技术参数 HTC6511 HTC6513 主 轴 主轴直径(mm) 110 130 主轴端面直径(mm) 190 190 主轴锥孔 BT50 BT50 主轴最大扭矩(Nm) 447 447 主轴最大抗力(N) 18000 18000 主电机功率(Kw) 22 22 主轴转速(r/min) 20~1500 20~1500 镗轴合理最大镗孔直径(mm) Φ240 Φ240 行 程 镗轴合理最大钻孔直径(mm) Φ50 Φ50 工作台横向行程(X)(mm) 1500 1500 主轴箱垂直行程(Y)(mm) 900(选配1200) 900(选配1200) 立柱纵向行程(Z)(mm) 700 900 镗轴轴向行程(W)(mm) 600 700 工作台 X/Y/Z轴移动速度(mm/min) 1~6000 1~6000 工作台尺寸(mm) 1200×900 1600×1800 工作台T型槽宽度(mm) 28 28 工作台回转方式(4×90°) 自动定位 自动定位 工作台最大承重(Kg) 5000 5000 定 位
精 度定位精度X/Y/Z(mm) 0.04/0.032/0.032 0.04/0.032/0.032 重复定位精度X/Y/Z(mm) 0.023/0.023/0.02 0.023/0.023/0.02 尺 寸
重 量电气总容量(KVA) 30 50 机床重量(Kg) 13500 22500 机床外形尺寸(mm) 3500×4200×3100 6500×4200×3100 -
