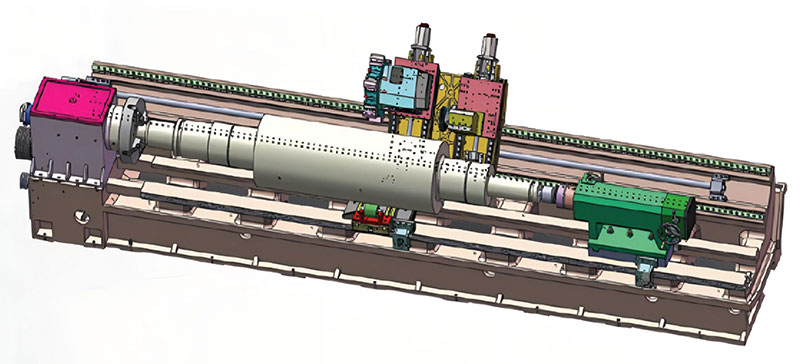

重型斜床身数控车床
本机床是全机能机电一体化数控车削加工机床，45度斜床身结构，一次编程输入可自动实现机械零件的外圆、内孔、螺纹、复杂弧面的加工。广泛用于机械、汽车、摩托车、油田管道、化工、风电、船用等行业零件的机械加工。Z向导轨采用三条滚柱直线导轨，X向导轨采用二条滚柱直线导轨配有六个标准滑块。
标准配置：
-
主轴液压换档
-
进给轴线轨
-
尾座为镶钢导轨
-
φ630手动三爪卡盘
-
八工位液压刀塔
-
广数988系统
选择配置：
-
新代、FANUC系统
-
自动排屑装置
技术参数 TCK8463 TCK8480 TCK84100 TCK84125 工作范围 最大车削直径(mm) 630 800 1000 1250 两顶尖距离(mm) 2000/3000/5000 2000/3000/
5000/60002000/3000/5000/
6000/80002000/3000/5000/
6000/8000/12000最大车削长度(mm) 1800/2800/4800 1800/2800/
4800/58002000/3000/5000/
6000/80002000/3000/5000/
6000/8000/12000导 轨 尾座导轨形式 硬轨镶钢 硬轨镶钢 硬轨镶钢 硬轨镶钢 进给导轨形式 滚柱线轨
(X选配硬轨)滚柱线轨
(X选配硬
轨 )滚柱线轨
(X选配硬轨)滚柱线轨
(X选配硬轨)
行 程X项行程(mm) 400 500 600 850 Z项行程(mm) 2000/3000/5000 2000/3000/
5000/60002000/3000/5000/
6000/80002000/3000/5000/
6000/8000/12000主 轴 主轴转速(rpm) 4-600 2-500 2-300 2-300 主轴孔前端锥度(mm) 公制140 公制140 公制140 公制140 主轴顶尖锥度 莫氏6 莫氏6 莫氏6 莫氏6 主轴前端部型式 A2-15 A2-15 A2-15 A2-15 主电机功率 22 30 30 37 卡盘直径(mm) 500 630 800 1000 刀 塔 刀座数目(把) 4,8,12 4,8,12 4,8,12 4,8,12 刀具截面积(mm) 32x32 40x40 40x40 40x40 尾 座 尾座行程(mm) 1500/2500/4500 1500/2500/
4500/55001500/2500/4500
5500/75001500/2500/4500/
5500/7500/11500顶心锥度 MT-6# MT-6# MT-6# MT-6# 顶尖套锥度 MT6 MT6 MT6 MT6 顶尖套简直径(mm) 220 220 220 220 顶尖套筒最大行程(mm) 330 330 330 330 中心架 普通中心架 标配 标配 标配 标配 液压中心架 选配 选配 选配 选配 -
