新一代全球畅销的紧凑型、高生产率卧室车削中心
LANCEN系列是新一代紧凑型卧式车削中心，拥有更高刚性和稳定性的床身结构，配备大扭矩主轴，从高精加工到大批量生产，都能满足不同客户的生产需求。
加工能力：
加工时间：80.3秒
重负载切削条件

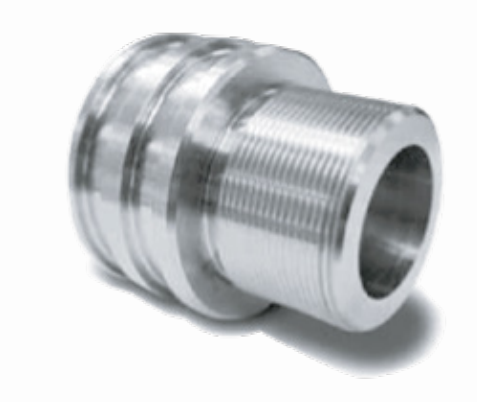

材料：碳钢，SM45C
尺寸：φ62 x 66mm
工序 切削时间 切削速度 进给速度 S m/min m/rev U型钻(φ30mm) 18.1 120 0.2 外圆切削(粗) 9.2 200 0.45 外圆切削(精) 18.2 250 0.2 外圆凹槽1(4mm) 3.5 140 0.2 外圆凹槽2(8mm) 5.8 140 0.17 外圆螺纹(M45xP1.5) 10.4 201 1.5 切断(4mm) 15.1 120 0.1 1.高刚性床身结构 2.高性能主轴 3.一体式刀塔结构

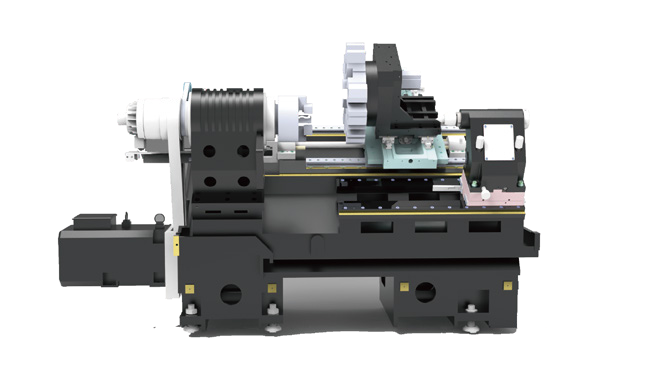

1.LANCEN系列采用FEM对床身结构进行受力分析，加宽了床身重点结构，增加了床身的刚性和稳定性。配备高性能主轴，主轴轴承为P4级精度，用永久润滑脂润滑。

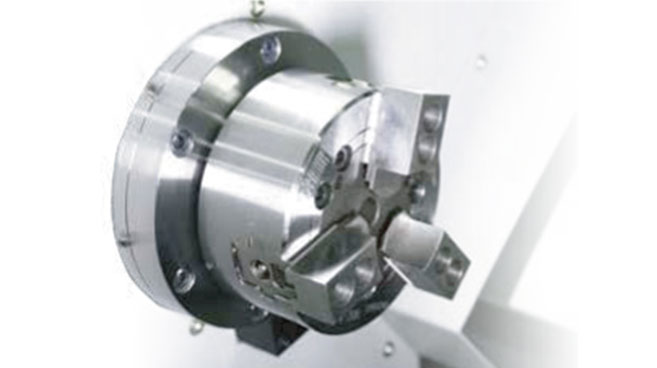

2.LANCEN系列主轴电机功率和主轴扭矩都大幅提高，有效提高了加工精度和效率，满足客户多种加工需求。

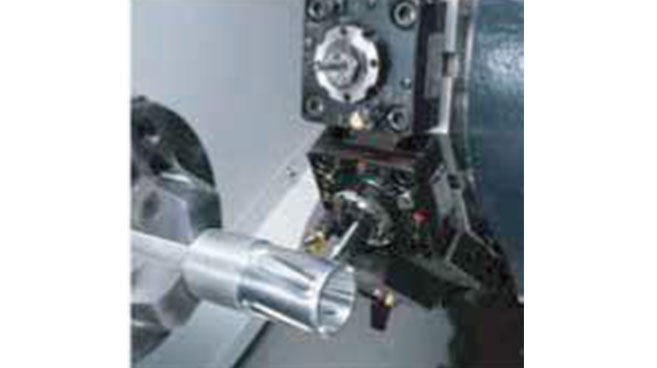

3.12工位重载刀塔配以高效的伺服电机驱动，全新设计的伺服刀塔驱动系统和结构都进行了优化和改善，配备直径180mm高精度曲齿离合器，保证了高刚性强大的切削力、精细的表面光洁度及更长的刀具寿命。
技术参数 LANCENZ3 LANCENZ35 最大床身回转直径(mm) 500 500 最大横向滑板回转直径(mm) 260 260 最大车削长度(mm) 490 410 最大棒料通过直径(mm) 50 50 最大盘类件加工直径(mm) 320 240 主轴端部规格(GB59001) A2-6 A2-6 主轴通孔直径(φ/mm) 65 65 主轴转速范围(r/min) 3000 3000 主轴变速方式 无级调速 无级调速 主轴电机功率(kW) 11/15 11/15 卡盘类型 液压卡盘 液压卡盘 卡盘规格(英寸) 8/10 8/10 X/Z轴快速移动速度(m/min) 30/36 30/36 X/Z轴伺服电机扭矩(N·m) 12/12 12/12 X/Z轴行程(mm) 200/530 170/500 导轨型式 直线导轨 直线导轨 刀架配置 12工位水平刀架 12工位水平刀架 刀具尺寸(长/镗)(mm) 25×25/φ32 25×25/φ32 尾座型式 液压尾座 液压尾座 尾座套筒直径(φ/mm) 65 65 尾座套筒行程(mm) 80 80 尾座套筒锥度 MT4# MT4# 总功率容量(kW) 20 20 总电流容量(A) 40 40 整机净重(kg) 2600 2600 外形尺寸(L×W×H)(mm) 3200×1750×1750 3400×1800×1800
