TCK63E
还在决定吗？先拿样品，联系我们！
所属分类：
关键词：
智能自动化产线
高精度数控车削设备
- 产品描述
-
适用于强力重切削-带变速箱的斜床身数控机床
硬度HRC55的硬轨设计，适用于重切削，选配三档变速箱

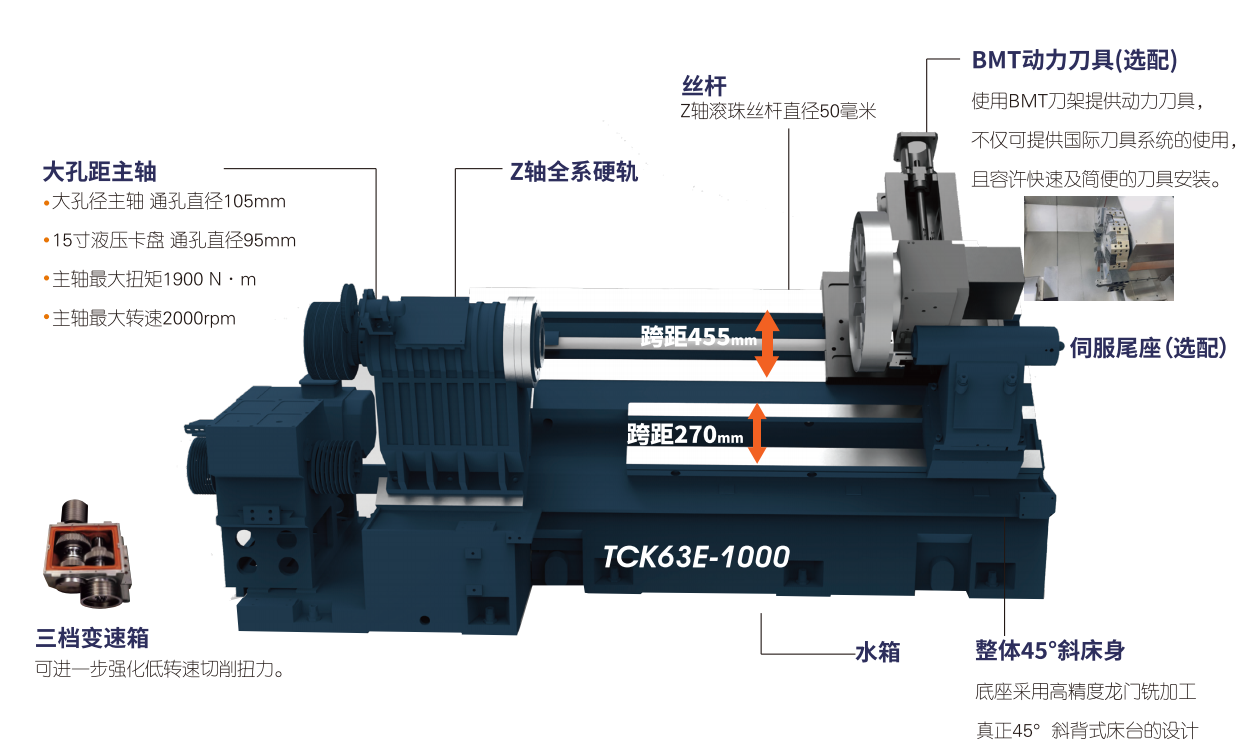

数控车床特点：
适用于重切削、硬度HRC55的硬轨设计
真正45°斜背式床台的设计，使Z轴滚珠螺杆至刀尖的距离达到最小
标准配置15寸液压卡盘
选配三档变速箱，可进一步强化低转速切削扭力
TCK63E-1000 TCK63E-2000 TCK63E-3000 推荐加工直径/长度(mm) φ350 1000 φ350 2000 φ350 3000 最大加工直径(mm) φ630 一 φ630 一 φ630 一 棒料通过最大直径(mm) φ73/φ88 φ72/φ88 φ72/φ88

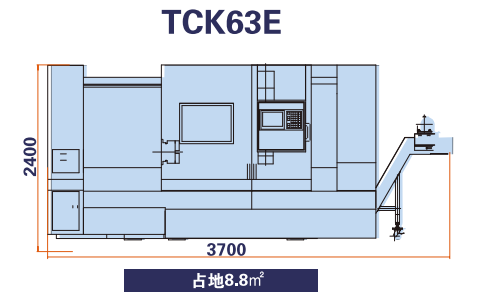

技术参数 TCK63E-1000 TCK63E-1500 TCK63E-2000 TCK63E-3000 床身上最大回转直径(mm) 650 650 650 650 拖板上最大回转直径(mm) 360 360 360 360 最大加工长度(mm) 1000 1500 2000 3000 最大棒料通过直径(mm) 72/88 72/88 72/88 72/88 最大盘类加工直径(mm) 630 630 630 630 主轴端部形式(GB59001) A2-8/A2-11 A2-8/A2-11 A2-8/A2-11 A2-8/A2-11 主轴通孔直径(φ/mm) 85/103 85/103 85/105 85/103 主轴转速范围(r/min) 2600/1600 2600/1600 2600/1600 2600/1600 主轴换挡方式 无极/3档变速 无极/3档变速 无极/3档变速 无极/3档变速 主轴电机功率(KW) 15/18.5 15/18.5 15/22 15/22 卡盘形式 液压卡盘 液压卡盘 液压卡盘 液压卡盘 卡盘尺寸(Inch) 10/15 10/15 10/15 10/15 X/Z轴快移速度(m/min) 12/10 12/10 12/10 12/10 X/Z轴伺服电机扭矩(N ·m) 18/18 18/18 21/21 21/21 X/Z轴行程(mm) 350/1100 350/1600 350/2120 350/3120 导轨形式 硬轨 硬轨 硬轨 硬轨 刀架形式 卧式12工位 卧式12工位 卧式12工位 卧式12工位 刀具尺寸(方刀/镗刀尺寸)(mm) 32X32/φ40 32X32/φ40 32X32/φ40 32X32/φ40 尾座形式 硬轨 硬轨 硬轨/线轨 硬轨/线轨 尾座套筒直径(φ/mm) 140 140 140 140 尾座套筒行程(mm) 140 140 140 140 尾座套筒锥度 MT5# MT5# MT5# MT5# 额定总功率(KW) 32 32 32 32 额定总电流(A) 68 68 68 68 机床重量(kg) 7400 8200 8600 9500 机床尺寸(mm) 3700×2100×2400 4200×2100×2400 4700×2100×2400 5700×2100×2400
