TCK36A/TCK46A/TCK50A
还在决定吗？先拿样品，联系我们！
所属分类：
关键词：
智能自动化产线
高精度数控车削设备
- 产品描述
-
能完成强力切削的数控车床，适用于各种金属材料的加工，因其高效、高精度的特点被广泛应用于各种工业领域，包括但不限于机械制造、模具制作等。
数控车床特点：
-
高精度台湾直线导轨
-
高速主轴单元
-
高强度铸铁
-
自动集中润滑
-
整体斜床身
-
可选配动力刀塔
非常适合广泛的零件加工：
连接杆 套圈 接头 材料：C45
尺寸：Ø655mm × 400mm材料：25CrMo4
尺寸：Ø250mm × 230mm材料：20NiCrMo2-2
尺寸：Ø78mm × 300mmTCK36A TCK46A TCK50A 推荐加工直径/长度(mm) φ110 300 φ220 350 φ270/φ270/φ270 500/800/1500 最大加工直径(mm) φ330 - φ460 - φ400/φ440/φ440 - 棒料通过最大直径(mm) φ φ φ54/φ74/φ74

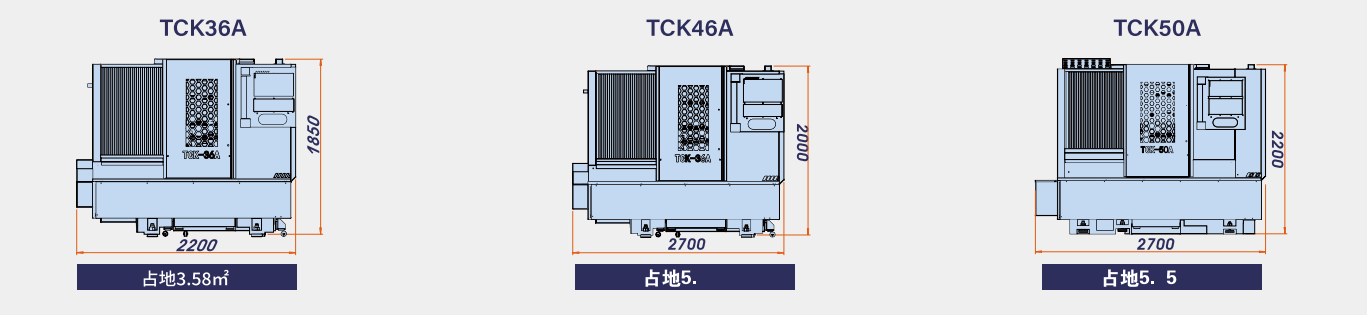

技术参数 TCK36A TCK46A TCK50A 最大床身回转直径(mm) 360 460 560 最大横向滑板回转直径(mm) 140 260 300 最大车削长度(mm) 300 350 350/500/800/1500 最大棒料通孔容量(mm) 44 44 54/74 最大盘类件加工直径(mm) 330 440/460 400/440 主轴端部规格(GB59001) A2-5 A2-5 A2-6/8 主轴通孔直径(φ/mm) 56 56 66/66/86 主轴转速范围(r/min) 50-3500 50-3500 50-3000 主轴变速方式 无级调速 无级调速 无级调速 主轴电机功率(kW) 5.5 7.5 4/8/6/2 卡盘型式 液压卡盘 液压卡盘 液压卡盘 卡盘规格(英寸) 6 8 10 X/Z轴快速移动速度(m/min) 18/18 18/18 18/18 X/Z轴伺服电机扭矩(N ·m) 45814 7.5/7.5 x:10/15z:10/15 X/Z轴行程(mm) 185/350 240/400 x:240z:400/540/860/1500 导轨型式 直线导轨 直线导轨 直线导轨 刀塔配置 8工位水平刀塔 8/12工位水平刀塔 8/12工位水平刀塔 刀具尺寸(车削/镗孔)(mm) 20×20/φ25 25×25/φ32 25×25/φ32 尾座型式 液压尾座 液压尾座 液压尾座 尾座套筒直径(φ/mm) 65 70 70/90 尾座套筒行程(mm) 60 80 80 尾座套筒锥度 MT4# MT5# MT5# 总功率容量(kW) 11 12 24/18/26 总电流容量(A) 19 25 30/40 整机净重(kg) 2500 2700 3100/3300/4600/6000 外形尺寸(L×W×H)(mm) 2200×1636×1850 2700×1950×2000 2700×2700×3300×4000×2170×2200 -
