QT35/45/55/65/75/45L/55L/65L
还在决定吗？先拿样品，联系我们！
所属分类：
关键词：
智能自动化产线
高精度数控车削设备
- 产品描述
-
精密数控车床
-
高精度
-
高刚性
-
高效率
-
高光洁度
-
高性价比

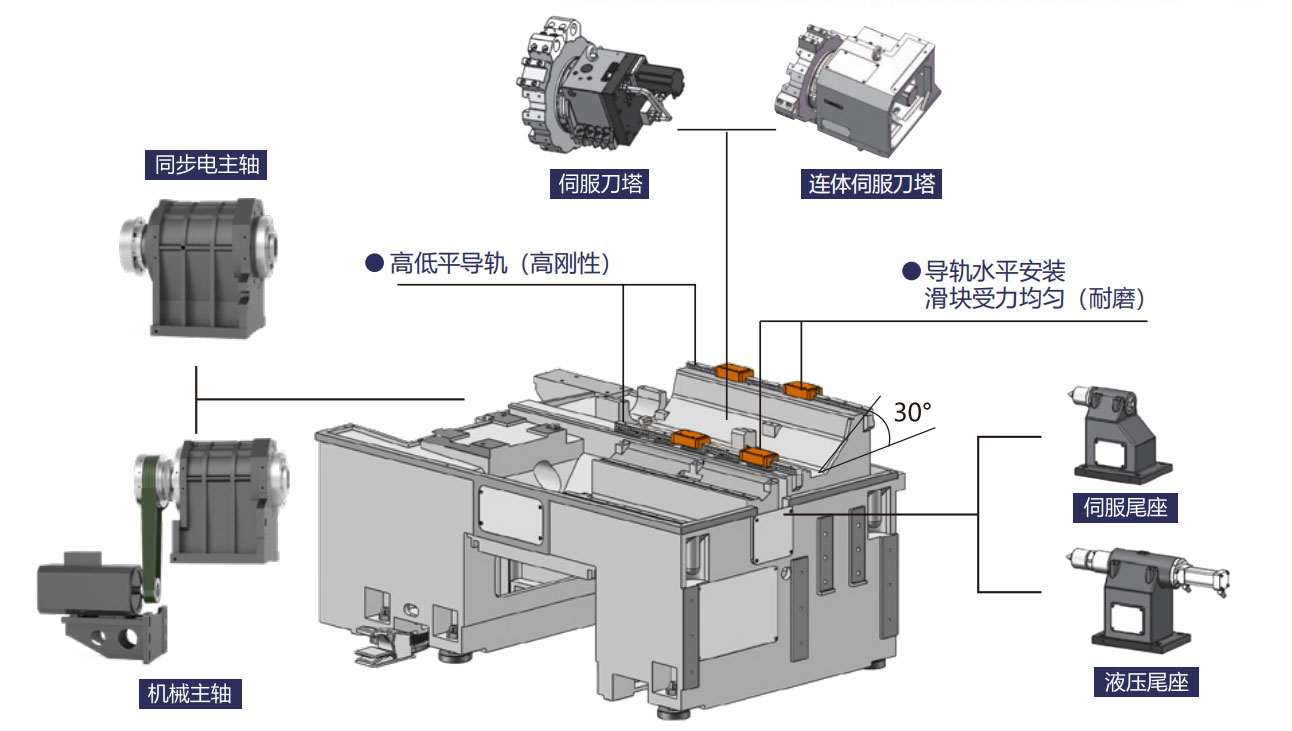

高低平导轨结构主要特点
1. Z轴水平导轨系统
四个滑块对称布局设计
均匀分散滑鞍载荷与切削力显著降低滚珠磨损
延长导轨使用寿命
2. 高低平导轨斜床身
加工/装配/使用全周期状态一致保障机床精度稳定性
3. 标准化扩展接口
标配桁架自动化预留接口支持快速自动化升级
技术参数 QT35 QT45 QT55 QT65 QT75 QT45L QT55L T65L 加工
范围最大回转直径(mm) Φ350 Φ450 Φ550 Φ600 Φ650 Φ450 Φ550 Φ650 最大加工直径(mm) Φ300 Φ300 Φ380 Φ380 Φ490 Φ300 Φ380 Φ490 最大加工长度(mm) 280 300 320 750 1150 480 600 1200 行程 X轴行程(mm) 350 160 200 200 260 160 200 260 Z轴行程(mm) 300 300 350 800 1250 500 630 1250 X轴快速位移(m/min) 20 20 30 30 30 20 30 30 Z轴快速位移(m/min) 24 24 30 30 30 24 30 30 精度 定位精度(mm)-X ±0.003 ±0.003 ±0.003 ±0.003 ±0.003 ±0.003 ±0.003 ±0.003 定位精度(mm)-Z ±0.003 ±0.003 ±0.003 ±0.004 ±0.006 ±0.004 ±0.004 ±0.006 重复定位精度(mm)-X ±0.002 ±0.002 ±0.002 ±0.002 ±0.002 ±0.002 ±0.002 ±0.002 重复定位精度(mm)-Z ±0.002 ±0.002 ±0.002 ±0.003 ±0.004 ±0.003 ±0.003 ±0.004 主轴
规格主轴端部规格 A2-5 A2-5 A2-6 A2-8 A2-11 A2-5 A2-6 A2-8 卡盘规格 筒夹 6” 8” 10” 15” 6” 8” 10” 机械
主轴主轴通孔(mm) Φ56 Φ56 Φ66 Φ86 Φ127 Φ56 Φ66 Φ86 棒材最大直径(mm) Φ45 Φ45 Φ51 Φ75 Φ115 Φ45 Φ51 Φ75 主轴最高转速(rpm) 4500 4500 4000 3500 2000 4500 4000 3500 电主轴 主轴通孔(mm) Φ49 Φ49 中66 Φ86 一 Φ49 Φ66 Φ86 棒材最大直径(mm) Φ35 Φ35 中51 Φ75 一 Φ35 Φ51 Φ75 主轴最高转速(rpm) 5000 5000 4500 4000 一 5000 4500 4000 电机
功率主轴(kw)(连续/30min)5.5 7.5 11 15 15 7.5 11 15 X轴(Nm) 6 8.34 11 11 18 8.34 11 18 Z轴(Nm) 6 8.34 11 11 18 8.34 11 18 刀 塔 刀架形式 T型排刀 30°伺服
刀塔30°伺服
刀塔30°伺服
刀塔30°伺服
刀塔30°伺服
刀塔30°伺服
刀塔30°伺服
刀塔镗刀直径(mm) Φ25 Φ25 中40 Φ40 Φ50 Φ25 Φ40 Φ50 方刀直径(mm) Φ20 Φ25 Φ25 Φ25 Φ32 Φ25 Φ25 Φ32 尾座 尾座型式 一 液压尾座 伺服尾座 伺服尾座 伺服尾座 液压尾座 伺服尾座 伺服尾座 锥孔型式 一 MT-4 MT-4 MT-5 MT-5 MT-4 MT-4 MT-5 重量 整体重量(Kg) 2200 3000 3800 5000 6600 3500 4300 6300 整机 长(mm) 1650 2140 2200 3200 3700 2475 3000 3700 宽(mm) 1450 1670 1800 1800 2150 1645 1800 2150 高(mm) 1700 1690 1785 1855 2000 1720 1855 2000 -
