TCK50M(Y)
还在决定吗？先拿样品，联系我们！
所属分类：
关键词：
智能自动化产线
高精度数控车削设备
- 产品描述
-
新一代的高精度车削中心
具有多样化模块配置，是新一代的高精度车削中心，强大的刚性结构和可抵御热冲击设计，专为高精度加工而研发全系列可选择多种类型的主轴、刀塔及尾座并提供高精度周边选项是自动化与定制化，高效率的最优选择。

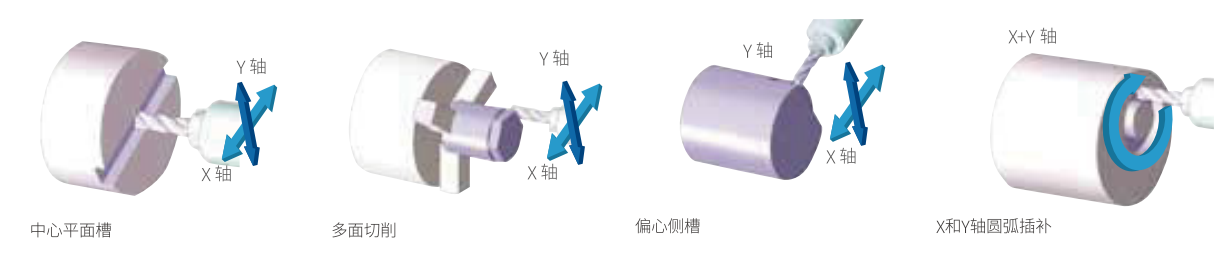

高性能Y轴复杂加工：

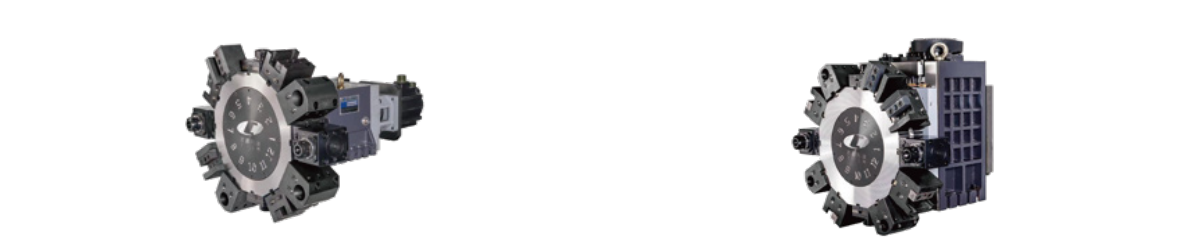

TCK50M 动力刀塔 TCK50Y Y轴动力刀塔 工具数 12T 工具数 12T 动力马达最高输出扭力 10 n ·m Y轴行程 ±45 mm 动力马达最高转速 3000 rpm 刀塔旋转马达功率 1.2 kw
TCK50M TCK50Y 推荐加工直径/长度(mm) φ270/φ270/φ270 400/700/1400 φ270/φ350/φ350 400/700/1400 最大加工直径(mm) φ350/φ400/φ400 一 φ300/φ400/φ400 一 棒料通过最大直径(mm) φ54/φ74 φ54/φ74 技术参数项 TCK50M TCK50Y 最大床身回转直径(mm) 560 640 最大滑板上回转直径(mm) 300 380 最大工件长度(mm) 400/700/1400 400/700/1400 最大棒料通过直径(mm) 54/74/74 54/74/74 最大盘类件加工直径(mm) 350/400 300/450/450 主轴端部规格(GB59001) A2-6/8 A2-6/8 主轴通孔直径(Φ/mm) 66/86/86 66/86/86 主轴转速范围(r/min) 50-3000 50-3000 主轴变速方式 无级调速 无级调速 主轴电机功率(kW) 11/15/15 11/15/15 卡盘类型 液压 液压 卡盘规格(英寸) 10 10 X/Y/Z轴快速移动速度(m/min) X:18Z:18 X:18Y:6Z:18 X/Y/Z轴伺服电机扭矩(N ·m) X:15Z:15 X:15Y:6Z:15 X/Y/Z轴行程(mm) X:240/260/260Z:500/800/1500 X:240/260/260Y:±45Z:500/800/1500 导轨型式 直线导轨 直线导轨 动力刀塔型号 BMT45/BMT55 BMT45/BMT55 刀具柄部尺寸(mm) 25×25/Φ32 25×25/Φ32 尾座类型 液压 液压 尾座套筒直径(mm) 70/90 70/90 尾座套筒行程(mm) 80 80 总额定功率(kW) 26/30 28/32/34.5 整机净重(kg) 3500/4600/6000 3500/4650/6100 外形尺寸(长×宽×高)(mm) 2700x3300x4000x2000x2100 2700x3300x4000x2170x2200 动力刀塔型号详细) TCSD80-12T-330 TCSD80H-12T-330
