CTX200S
还在决定吗？先拿样品，联系我们！
所属分类：
关键词：
智能自动化产线
高精度数控车削设备
- 产品描述
-
追求便捷、高效的车铣复合

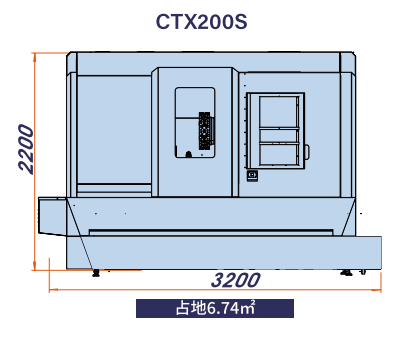

CTX200S具有非常紧凑的结构，所占空间不到七平米，可充分利用车间内的可用空间带有两个主轴箱的单刀塔车铣复合机床，紧凑、多功能且快速，可对小尺寸零件进行组合式车削、铣削和钻孔坚固的铸铁结构、坚固的部件，如丝杆、直线导轨、动力刀塔和主轴，以及强大的主轴电机。
传统加工过程： CTX200S加工过程： 三台机床 → 一台车铣复合 三个操作员 → 一个操作员 装夹1次→移动工件→装夹1次→移动工件→装夹1次 → 装夹1次 更丰富的刀具配置数控车床特点
1. 台湾滚柱型线性导轨
2. 高速、高精、高刚性主轴单元
3. 大功率Y轴电机
4. 预埋式润滑系统
5. 高刚性整体斜床身
推荐加工直径/长度：φ220/600mm
最大加工直径：φ280mm
拌料通过最大直径：φ48mm
技术参数 CTX200S 最大床身回转直径(mm) 700 最大横向滑板摆动直径(mm) 350 最大车削长度(mm) 600 最大棒料通过直径(mm) 48 最大盘类件加工直径(mm) 280 主轴端部规格(GB59001) A2-6 主轴通孔直径(Φ/mm) 65 主轴转速范围(r/min) 50-3500 主轴变速方式 无级变速 主轴电机功率(kW) 15 卡盘类型 液压卡盘 卡盘规格(英寸) 8 X/Y/Z轴快速移动速度(m/min) 18/6/18 X/Y/Z轴伺服电机扭矩(N ·m) 42/17/0 X/Y/Z轴行程(mm) 200/±45/650 导轨型式 直线导轨 动力刀塔型号 BMT55 刀具数量 12工位水平刀塔 刀具柄部尺寸(车/镗)(mm) 25×25/Φ40 副主轴端部规格 A2-6 副主轴通孔直径(Φ/mm) 65 副主轴转速范围(r/min) 50-3500 副主轴电机功率(kW) 15 总功率容量(kW) 32 整机净重(kg) 6430 外形尺寸(L×W×H)(mm) 3200×2000×2200
