QT65LM/65LMY/65LMS/65LMSY
还在决定吗？先拿样品，联系我们！
所属分类：
关键词：
智能自动化产线
高精度数控车削设备
- 产品描述
-
精密数控车铣复合（单主轴车铣/双主轴对接车铣）
-
高精度
-
高刚性
-
高效率
双主轴主要特点：-次装夹完成零件正反面加工
几何精度自保证
正反面加工同轴度/平行度稳定保持0.01mm级
机床本体精度直接确保形位公差
全流程优化
消除人工干预误差
杜绝工序转换损伤
单次装夹完成成品加工
实现高效生产与快速周转

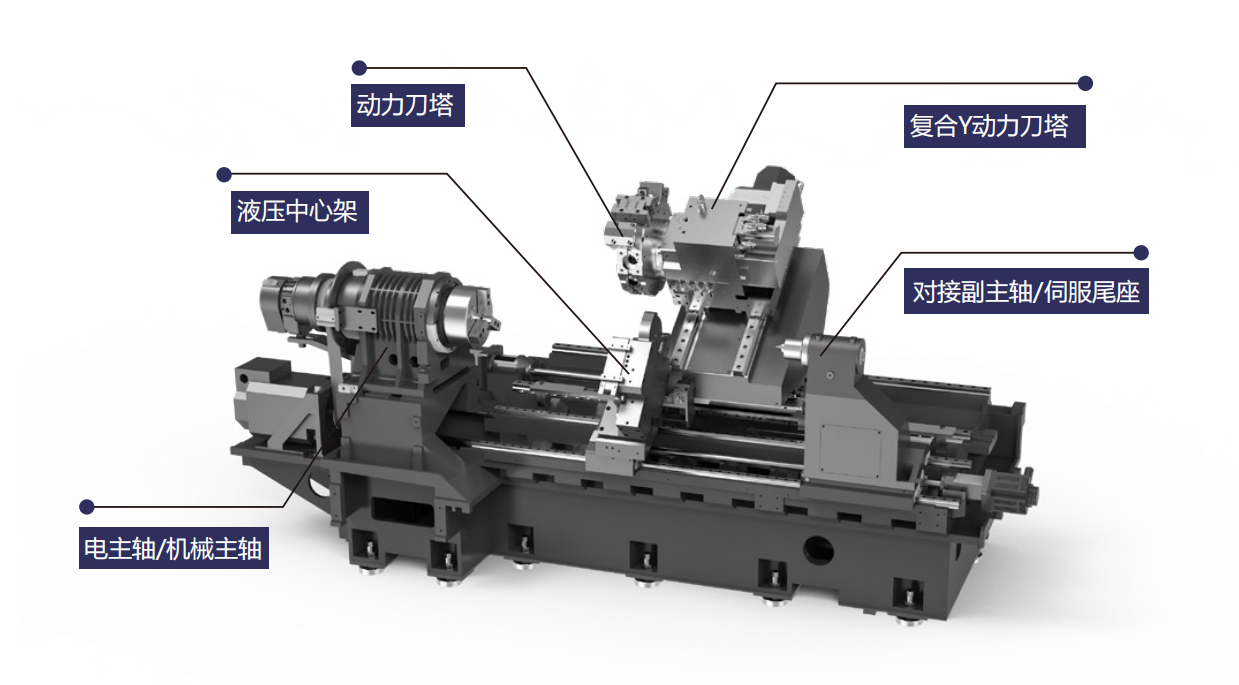

复合加工能力
集成动力刀塔实现正反面角向同步
加工复合装夹工艺避免重复定位影响
技术参数 QT65LM
动力刀塔QT65LMY
动力刀塔+
Y轴QT65LMS
动力刀塔+
副主轴QT65LMSY+
动力刀塔+
副主轴+Y轴加工范围 最大回转直径(mm) Φ650 Φ650 Φ650 Φ650 最大加工直径(mm) Φ390 Φ390 Φ390 Φ390 最大加工长度(mm) 1150 1150 1150 1150
行 程X轴行程(mm) 260 260 260 260 Z1轴行程(mm) 1200 1200 1200 1200 Z2轴行程(mm) - - 1160 1160 Y轴行程(mm) - ±50 - ±50 精 度 定位精度(mm)-X ±0.003 ±0.003 ±0.003 ±0.003 定位精度(mm)-Z ±0.006 ±0.006 ±0.006 ±0.006 重复定位精度(mm)-X ±0.002 ±0.002 ±0.002 ±0.002 重复定位精度(mm)-Z ±0.004 ±0.004 ±0.004 ±0.004 位移速度 X轴快速位移(m/min) 30 30 30 30 Z1轴快速位移(m/min) 30 30 30 30 Z2轴快速位移(m/min) - - 30 30 正主轴
(机械主轴)主轴端部规格 A2-8 A2-8 A2-8 A2-8 卡盘规格 10" 10" 10" 10" 主轴通孔(mm) Φ86 Φ86 Φ86 Φ86 棒材最大直径(mm) Φ75 Φ75 Φ75 Φ75 主轴最高转速(rpm) 3500 3500 3500 3500 副主轴
(电主轴)主轴端部规格 - - A2-6 A2-6 卡盘规格 - - 8” 8" 主轴通孔(mm) - - Φ66 Φ66 棒材最大直径(mm) - - Φ51 Φ51 主轴最高转速(rpm) - - 4500 4500 电机 主轴(机械主轴)(kW) 15 15 15 15 副主轴(电主轴)(kW) - - 11 11 X1轴伺服扭矩(Nm) 18 18 18 18 Z1轴伺服扭矩(Nm) 18 18 18 18 Z2轴伺服扭矩(Nm) - - 18 18 刀塔 刀架形式 12工位动力刀塔 12工位动力刀塔 12工位动力刀塔 12工位动力刀塔 镗刀直径(mm) Φ40 Φ40 Φ40 Φ40 方刀尺寸(mm) Φ25 Φ25 Φ25 Φ25 整机 整体重量(kg) 6500 7300 7800 8500 长度(mm) 3800 3800 3800 3800 宽度(mm) 2000 2000 2000 2000 高度(mm) 2050 2050 2050 2050 -
