H32I/TCK6340/TCK6340S
还在决定吗？先拿样品，联系我们！
所属分类：
关键词：
智能自动化产线
高精度数控车削设备
- 产品描述
-
线轨数控车床
本机床是一款高速度、高精度、高可靠性的斜床身机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。
H32/ TCK6340 TCK6340S 推荐加工直径/长度(mm) φ70 185 φ110 190 φ110 390(排刀)/300(刀塔) 最大加工直径(mm) φ320 一 φ400 一 φ400(排刀)/φ300(刀塔) 一 棒料通过最大直径(mm) φ39 φ39/φ44 φ39/φ44 数控车床特点：
-
平床身/45度整体斜床身
-
高精度台湾导轨
-
排屑量大且方便
-
右排屑式和后排屑式可二选一
-
主轴单元分重切式和高速两种
-
重切式主轴单元适合轴承和齿轮类的加工
-
高速式主轴单元适合高速高精加工
-
丝杠预拉伸结构
-
排刀架
-
可选配刀塔
基本配置：

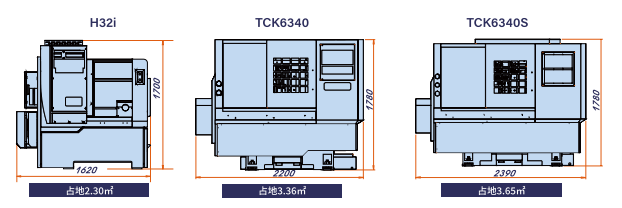

固定组合式刀架选配6/8工位电动刀架选配8工位伺服刀塔手动卡盘可选配液压实心卡盘液压空心卡盘液压夹头直线导轨滚柱直线导轨，速度快精度高技术参数项 |H32I TCK6340 TCK6340S 床身上最大回转直径(mm) 320 400 400 卡盘尺寸(Inch) 6 6/8 6/8 拖板上最大回转直径(mm) 70 140 140 X/Z轴快移速度(m/min) 18/18 18/18 12/12 最大加工长度(mm) 185 190(排刀) 390(排刀)/290(刀塔8工位) X/Z轴伺服电机扭矩(N ·m) 4/4 6/6 6/6 最大棒料通过直径(mm) 39 39/44 39/44 X/Z轴行程(mm) 280/220(配夹头) 400/200(配卡盘时) 400/400(配卡盘时) 最大盘类加工直径(mm) 320 400 400(排刀)/300(刀塔8工位) 导轨形式 线轨 线轨 线轨 主轴端部形式(GB59001) A2-5 A2-5 A2-5 刀架形式 排刀 排刀 排刀(选配刀塔) 主轴通孔直径(φ/mm) 48 49/56 49/56 刀具尺寸(方刀/镗刀尺寸)(mm) 20x20φ25 20x20 φ25 20x20 φ25 主轴转速范围(r/min) 50-3500 50-4000 50-4000 额定总功率(KW) 6 10 12 主轴换挡方式 无极调速 无极调速 无极调速 额定总电流(A) 13 21 26 主轴电机功率(KW) 3.7 5.5 5.5 卡盘形式 液压夹头/卡盘 液压夹头/卡盘 液压夹头/卡盘 机床重量(kg) 1000 2200 2400 机床尺寸(mm) 1620x1420x1700 2200x1530x1780 2400x1530x1780 -
