QT45LM/45LMS/45LMY/45LMSY
还在决定吗？先拿样品，联系我们！
所属分类：
关键词：
智能自动化产线
高精度数控车削设备
- 产品描述
-

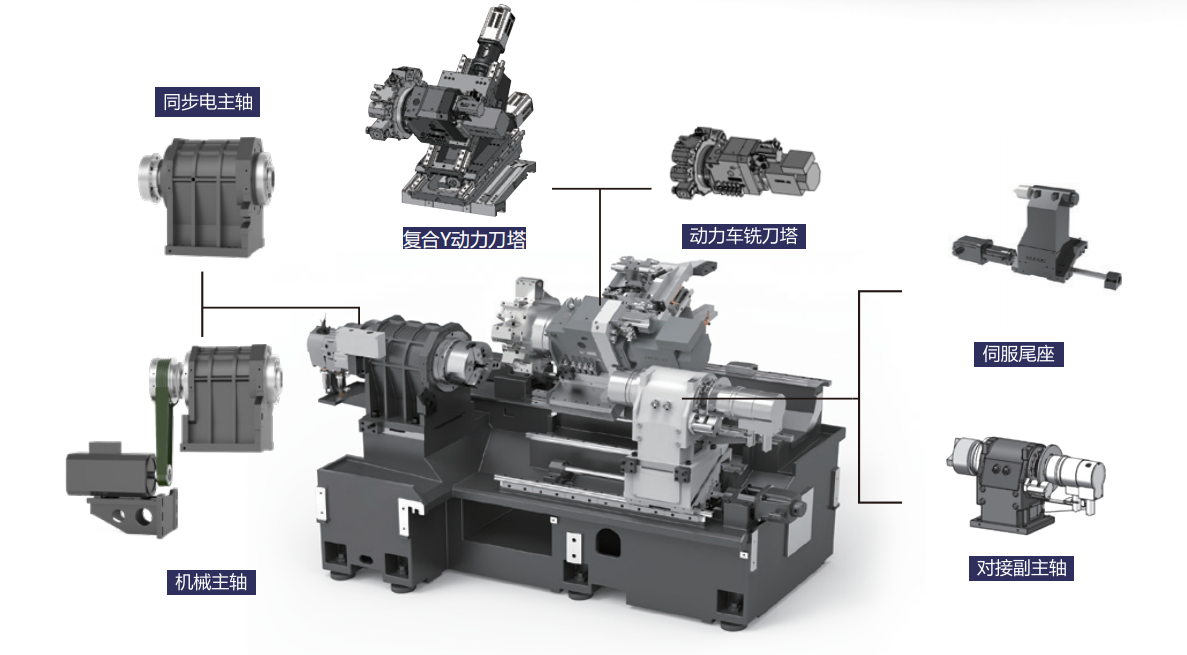

精密数控车铣复合（单主轴车铣/双主轴对接车铣）
-
高精度
-
高刚性
-
高效率
双主轴主要特点：
1.Z轴水平导轨系统
4滑块对称布局
均匀分散滑鞍载荷与切削力
降低滚珠磨损
延长导轨使用寿命
2.高低平导轨斜床身
加工/装配/使用全程状态-致
确保机床精度稳定性
3.工艺优化设计
支持多类型特殊刀具减少换刀时间
单次装夹完成全部或主要工序
4.自动化加工优势
消除人工装夹误差
避免工序转换损伤
实现-次性成品加工
保障高效率与高周转率
分类 项目 单位 QT45LM
动力刀塔Q T 4 5 L M S 动 力
刀 塔 + 副 主 轴QT45LMY+
动 力 刀 塔 + Y 轴QT45LMSY+动力
塔+副主轴+Y轴加工范围 最大回转直径 mm Φ450 Φ450 Φ450 Φ450 最大加工直径 mm Φ300 Φ260 Φ280 Φ280 最大加工长度 mm 365 365 340 340 行程 X轴行程 mm 165 145 175 165 Z1轴行程 mm 430 430 410 450 Z2轴行程 mm - 400 - 400 Y轴行程 mm - - ±40 ±40 精度 定位精度(X) mm ±0.003 ±0.003 ±0.003 ±0.003 定位精度(Z) mm ±0.004 ±0.004 ±0.004 ±0.004 重复定位精度(X) mm ±0.002 ±0.002 ±0.002 ±0.002 重复定位精度(Z) mm ±0.003 ±0.003 ±0.003 ±0.003 位移速度 X轴快速位移 m/min 20 20 20 20 Z1轴快速位移 m/min 24 24 24 24 Z2轴快速位移 m/min - 24 - 24 Y轴快速位移 m/min - 24 - 24 主轴系统 主轴端部规格 - A2-5 A2-5 A2-5 A2-5 卡盘规格 英寸 6” 6” 6” 6” 主轴通孔 mm Φ56 Φ56 Φ56 Φ56 棒材最大直径 mm Φ45 Φ45 Φ45 Φ45 主轴最高转速 r/min 4500 4500 4500 4500 副主轴系统 主轴端部规格 - - A2-5 - A2-5 卡盘规格 英寸 - 6” - 6” 主轴通孔 mm - Φ49 - Φ49 棒材最大直径 mm - Φ35 - Φ35 主轴最高转速 r/min - 5000 - 5000 驱动系统 主轴(机械)功率 kW 7.5 7.5 7.5 7.5 副主轴(电动)功率 kW - 5.5 - 5.5 X1轴扭矩 Nm 8.34 8.34 8.34 8.34 Z1轴扭矩 Nm 8.34 8.34 8.34 8.34 Z2轴扭矩 Nm - 8.34 - 8.34 刀塔系统 刀架形式 - 12工位动力刀塔 12工位动力刀塔 12工位动力刀塔 12工位动力刀塔 镗刀直径 mm Φ25 Φ25 Φ25 Φ25 方刀尺寸 mm Φ20 Φ20 Φ20 Φ20 整机参数 整体重量 kg 3700 4100 4400 4600 整机尺寸 长度 mm 2475 2475 2450 2450 宽度 mm 1645 1645 1800 1800 高度 mm 1720 1720 2055 2055 -
